EPE總線（兼容PICMG1.3總線標準）標準全長卡 EPE-1815
- 本站編輯:xghl發布日期：2015-10-28 14:21 瀏覽次數：
-

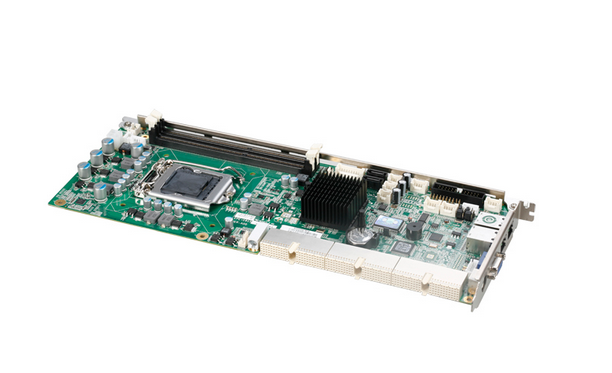

EPE總線（兼容PICMG1.3總線）標準全長卡 EPE-1815
概述：
EPE-1815是基于Intel® H61/B65/Q67芯片組開發的符合EPE總線規范（兼容PICMG1.3總線標準）的標準全長卡；支持Intel市面上主流的Ivy Bridge/Sandy Bridge LGA1155 雙核/四核 i3/i5/i7處理器、Intel® Pentium® 或Celeron® G系處理器；支持兩條800/1066M/1333M 的DDR3內存條，最大支持16G；EPE加固總線使得該全長卡的可靠性強于傳統的PICMG1.3金手指連接全長卡，具有最優性?xún)r(jià)比、供貨周期長等特點，能廣泛應用在自動化控制、自動化檢測、石油化工、智能交通、安全監控、機器視覺等領域。
產品規格：
| 處理器 | 支持LGA1155封裝Intel® Core™ Ivy Bridge/Sandy Bridge 處理器，支持FSB總線頻率800/1066/1333MHz |
| 芯片組 | Intel® H61/B65/Q67 |
| 內存 | 提供2 條240Pin DDR3 1066/1333內存插槽，支持Un-buffered Non-ECC內存，支持雙通道功能；單條內存插槽最大容量8GB，支持最大內存容量16GB |
| 顯示接口 | 支持VGA及DVI單顯，VGA+DVI雙顯，其中DVI可選，DVI支持熱插拔功能，支持復制或擴展輸出；VGA最大支持2048×1536@75Hz，3bit色深，DVI最大支持1920×1200@60Hz |
| 音頻 | 1個HDA音頻接口,支持 Mic-in/Line-in/Line-out |
| LAN | 2個10/100/1000Mbps網絡(luò )接口，LAN1可支持網絡(luò )喚醒，其中1 個可選 |
| 存儲器 | H61支持4個SATA 2.0接口，支持熱插拔功能 |
| B65支持1個SATA 3.0接口，5個SATA 2.0接口（其中2個通過底板擴展），支持熱插拔功能 | |
| Q67支持2個SATA 3.0接口，4個SATA 2.0接口（其中2個通過底板擴展），支持RAID 0、1、5、10，支持熱插拔功能 | |
| 其中1個SATA連接器支持安裝SATA接口的DOM盤 | |
| I/O接口 | 2 個串口，其中COM1 支持喚醒功能，支持RS-232/RS-422/RS-485 模式選擇；同時支持LPC擴展4串口 |
| 10 個USB2.0 端口（H61及B65）、14個USB2.0 端口（Q67），其中4個通過底板引出；2個USB3.0可選 (只針對主板只有1個網口的配置),全部插針接口。 | |
| 1 個PS/2 鍵盤/鼠標接口 | |
| 1 個8 位數字I/O 接口 | |
| 擴展總線 | 采用EPE總線標準，支持1個PCIE×16、4個PCIE ×1或1個PCIE×4、4個USB、2個SATA、I2C、4個PCI master,并提供LPC（Low pin count）擴展 |
| 工作環境 | 0℃～60℃；5%～90%（非凝結狀態） |
| 儲存環境 | -20℃～80℃, 5%～90%（非凝結狀態） |
| 看門狗 | 255級，可編程秒/分，超時中斷或系統復位 |
| 電源 | 采用ATX電源，支持 ACPI S0/S1/S4/S5 |
| 尺寸（W×D） | 338.6 mm×129.7 mm |
主要特點：
◆ 支持LGA1155封裝Ivy Bridge/Sandy Bridge 處理器、Pentium® 或Celeron® G系處理器
◆ 采用Intel® H61/B65/Q67芯片組
◆ 支持兩條800/1066M/1333M 的DDR3內存條，最大支持16G
◆ 最多支持2個10/100/1000M自適應網絡(luò )適配器
◆ 10 個USB2.0 端口（H61及B65）、14個USB2.0 端口（Q67）
◆ 2個USB3.0可選 (只針對主板只有1個網口的配置),全部插針接口
◆ 2個串口、1個并口、1個 PS/2 接口、1個8路數字I/O
◆ 板載預留LPC擴展接口可以安裝SATA接口的DOM盤
