Intel? G41芯片組EPE總線標準全長卡 EPE-1814V2NAR
- 本站編輯:xghl發布日期：2015-11-04 13:55 瀏覽次數：
-

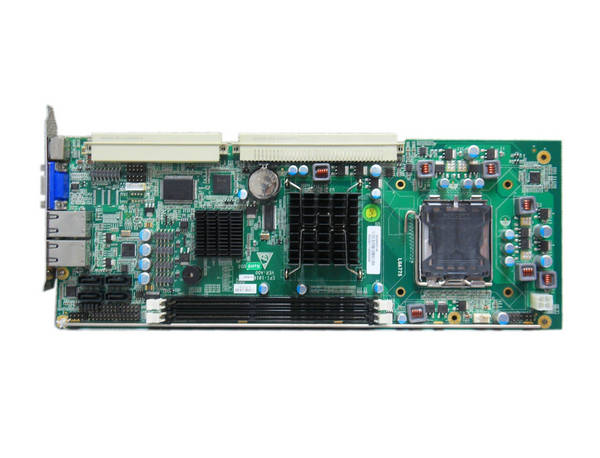

Intel® G41芯片組EPE總線標準全長卡 EPE-1814V2NAR
概述：
EPE-1814系列主板是基于Intel®G41平臺開發的符合EPE總線標準（兼容PICMG1.3總線標準）高性能全長CPU卡，該產品采用Intel® 4 系列嵌入式平臺；可廣泛應用于環保、數控、智能交通、工業監控等領域。
主要特點：
? 采用Intel® G41 + ICH7R芯片組
? 支持2個DDRⅢ DIMM內存，最大支持4GB
? 2個10/100/1000M自適應網絡(luò )適配器
? 8個USB 2.0，2個串口，1個并口，1個 PS/2 接口，1個8路數字 I/O（4I/4O）
產品規格：
| 處理器 |
支持 Intel® LGA775封裝的Core™2 Quad、Core™ 2 Duo，Celeron® E1000和Celeron® 400系列處理器，支持FSB總線頻率800/1066/1333MHz |
| 芯片組 |
Intel® G41 + ICH7R |
| 內存 |
提供2 條240Pin DDRⅢ 內存插槽，支持Un-buffered ，Non-ECC 內存，支持頻率800/1066MHz，單條內存插槽支持最大內存容量2GB，總支持最大內存容量4GB |
| 顯示接口 |
支持VGA顯示，支持最高分辨率 2048 X 1536@75Hz |
| 音頻 |
采用 ALC888音效芯片，支持 MIC-in、Line-in、Speaker-out |
| LAN |
2個10/100/1000Mbps網絡(luò )接口，LAN1可支持網絡(luò )喚醒 |
| 存儲器 |
4個SATA II 接口，其中2 個由底板引出，支持RAID0、1、5，10； 1 個IDE 接口 |
| I/O接口 |
2 個串口，其中COM1 支持喚醒功能 1 個并口 8 個USB2.0 端口（其中4 個由底板引出） 1 個PS/2 鍵盤/鼠標接口 1 個8 位數字I/O 接口 |
| 擴展總線 |
采用EPE總線標準，支持1個PCIE x16、4個PCIE x1或1個PCIE x4、4個USB、2個SATA、SMBUS及4個PCI master等擴展 |
| 工作環境 |
0℃～60℃；5%～90%（非凝結狀態） |
| 儲存環境 |
-20℃～80℃, 5%～90%（非凝結狀態） |
| 看門狗 |
255級，可編程秒/分，超時中斷或系統復位 |
| 電源 |
采用ATX電源，支持 ACPI S0/S1/S4/S5 |
| 尺（W×D） |
338.6 mm×129.7 mm |
