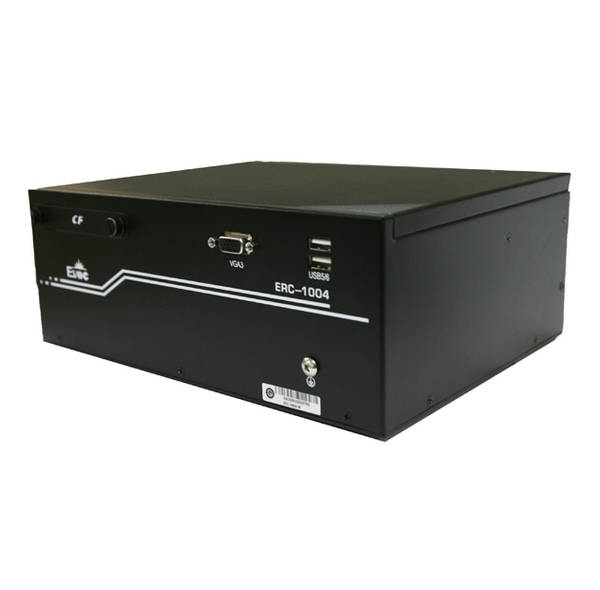

行業專用整機 ERC-1004A
概述：
ERC-1004A是一款多串口雙顯示低功耗無風扇嵌入式整機，專門針對地鐵AFC系統的終端設備主控單元應用而設計，此款整機結構緊湊，內部布局合理，I/O和擴展接口豐富，可廣泛應用于地鐵AFC系統自動檢票機（AGM）、自動售票機（TVM）和半自動售票機（BOM）終端設備主控單元。
產品特征：
? 寬溫、高集成度、緊湊型全密封無風扇設計；
? 高可靠性的板載處理器、內存工藝；
? 超多數量的通信串口和隔離輸入輸出；
? 多顯示滿足更多顯示內容輸出需要；
? 可實現遠程開關機的網絡(luò )喚醒功能；
? 核心應用數據支持電源故障數據保護功能，避免數據丟失；
? 超寬電壓范圍的直流輸入，滿足客戶多種供電輸入
規格：
|
系統配置 |
處理器 | 板載Intel@ ATOM?? D425處理器 |
| 芯片組 | Intel@ ATOM?? D425 + ICH8M | |
| 內存 | 板載DDRⅢ 800MHZ 2G內存 | |
| 板載DDRⅢ 800MHZ 2G內存 | ||
| 顯示 | VGA | VGA1（分辨率1920×1080?）；VGA2（分辨率1280×800）；VGA3（分辨率1280×1024，可選） |
| LVDS | 1?個單通道LVDS（采用DVI?連接器）（分辨率1280×800） | |

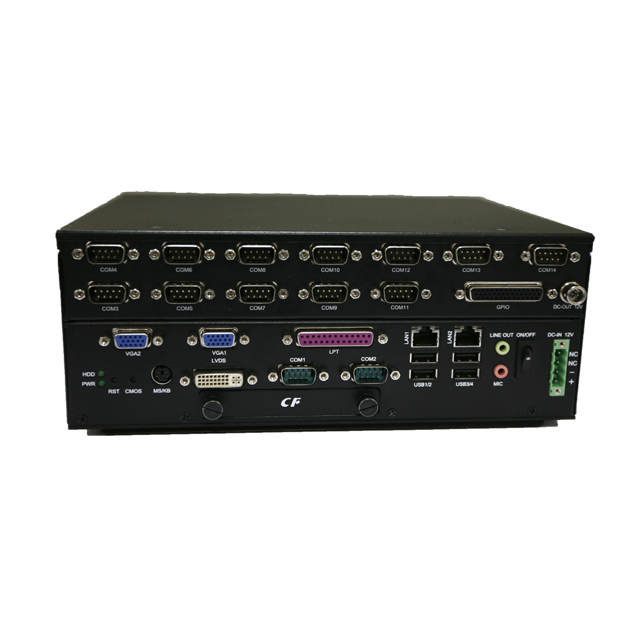

| I/O接口 | 網口 | 2個M12-D 10/100Mb網絡(luò )，可以升級1000Mb（M12-A） |
| 1個RJ45 10/100/1000Mb網絡(luò ) | ||
| 串口 | 2個10/100/1000Mbps RJ45網口，LAN1支持網絡(luò )喚醒 | |
| 14個RS-232串口，其中2個RS-232/422/485接口 | ||
| LPT | 1個 | |
| USB | 6個USB2.0 | |
| PS/2 | 1個KB/MS | |
| GPIO | 36路GPIO（光耦隔離、非隔離可選） | |
| 音頻 | 1組音頻接口，支持MIC-IN/LINE-OUT | |
| CF | 2個CF卡接口(前面板CF卡接口可選） | |
| 存儲設備 | 1?個SATA?DOM，1?個2.5?英寸SATA?硬盤，2?個CF | |
| 擴展總線 | 1?個PCI擴展 | |
| 工作環境 | -20℃～?70℃；(CF?卡、電子盤) | |
-5℃～?40℃?(?機械硬盤) |
||
| -5℃～?50℃（監控級機械硬盤） | ||
| 5%～ 90% 40℃（非凝結狀態） | ||
| 電源 |
DC24V（12V~24V）輸入，可選DC?12V?單電壓輸入，可選配AC?100-240V?電源適配器 |
|
| 外形尺寸(W×H×D) | 260mm×104.8mm×199mm | |
訂貨信息：
| 料號 |
型號 |
描述 |
0010-041171 |
ERC-1004A-01 |
低功耗無風扇嵌入式整機ATOM?D425?1.8G/2G?內存/14?COM?口/1?個LPT/1?個PS/32?路GPIO/2?個VGA/1?個LVDS/2?個網口/1?組Audio/6個USB/512KB?NVRAM/1G?DOM/DC?12V?輸入 |
0010-041331 |
ERC-1004A-03 |
低功耗無風扇嵌入式整機ATOM?D425?1.8G/2G?內存/14?COM?口/1?個LPT/1?個PS/32?路GPIO/2?個VGA/1?個LVDS/2?個網口/1?組Audio/6個USB/512KB?NVRAM/1G?DOM/4G?CF/DC12V?輸入 |
0010-041341 |
ERC-1004A-04 |
低功耗無風扇嵌入式整機ATOM?D425?1.8G/2G?內存/14?COM?口/1?個LPT/1?個PS/32?路GPIO/2?個VGA/1?個LVDS/2?個網口/1?組Audio/6個USB/512KB?NVRAM/HDD?320G/4G?CF/DC12~24V?輸入 |
| 0010-044371 | ERC-1004A-05 | 低功耗無風扇嵌入式整機ATOM?D425?1.8G/2G?內存/14?COM?口/1?個LPT/1?個PS/32?路GPIO/2?個VGA/1個LVDS/2?個網口/1?組Audio/6個USB/512KB?NVRAM/?監控級500G?硬盤/4G?CF/DC12~24V?輸入 |
| 0010-048541 | ERC-1004A-06 | 低功耗無風扇嵌入式整機ATOM?D425?1.8G/2G內存/14?COM口/1個LPT/1個PS/36路光隔GPIO?/3個VGA/1個LVDS/2個網口/1組Audio/6個USB/2個CF卡/512KB?NVRAM/1G?DOM/DC12V輸入/PCI擴展 |
0010-064351 |
ERC-1004A-07 |
低功耗無風扇嵌入式整機ATOM?D425?1.8G/2G內存/14?COM口/1個LPT/1個PS/32路非隔離GPIO/3個VGA/1個LVDS/2個網口/1組Audio/6個USB/2個CF卡/512KB?NVRAM/1G?DOM/4G?CF卡/PCI擴展/DC12V輸入/60W適配器 |
| ?1100-003351 | ?適配器組件 | 60W/FSP060-DBAB1/?接線端子/?端子頭 |
