一個產品的出現以及發展，往往牽引著行業數萬人的關注，工控機大家都清楚，說到底就是工業計算機，那么無風扇嵌入式工控機又是怎樣的呢？它與傳統的工控機有什么區別呢？針對這些問題，國內工控巨頭研研祥智能給出了答案：傳統的工控機和無風扇嵌入式工控機的區別，主要可以分為在結構上和功能上來區別開，僅供參考。 工控機的結構上的不同 傳統工控機采用4U等類型冷軋板機箱＋金手指主板（全長或半長卡）＋底板＋大功率電源的組合方式 這樣的結構會(huì )存在一些不穩定的因素：
（1）CPU卡要插到底板上會(huì )有接觸不良現象，比如振動、運輸過程松動、金手指氧化等均會(huì )導致無法開機；
（2）需要底板和CPU卡之間聯接一些比如ATX信號線；
（3）CPU卡由底板供電，當底板出現問題時會(huì )影響CPU卡無法正常供電，導致系統不穩定（如底板供電電路設計的不合理）；CPU為外插（PGA封裝）方式，連接存在隱患，并需要風扇散熱，風扇與CPU連接及使用壽命為最大安全隱患；
（4）供電電源功耗過大，電源需要風扇散熱，當風扇出現故障時會(huì )導致電源及主板損壞；
（5）CPU卡＋底板的結構會(huì )對裝機帶來麻煩（流費時間，要裝底板在裝CPU卡），影響工作效率，不利于大量的裝機工作。

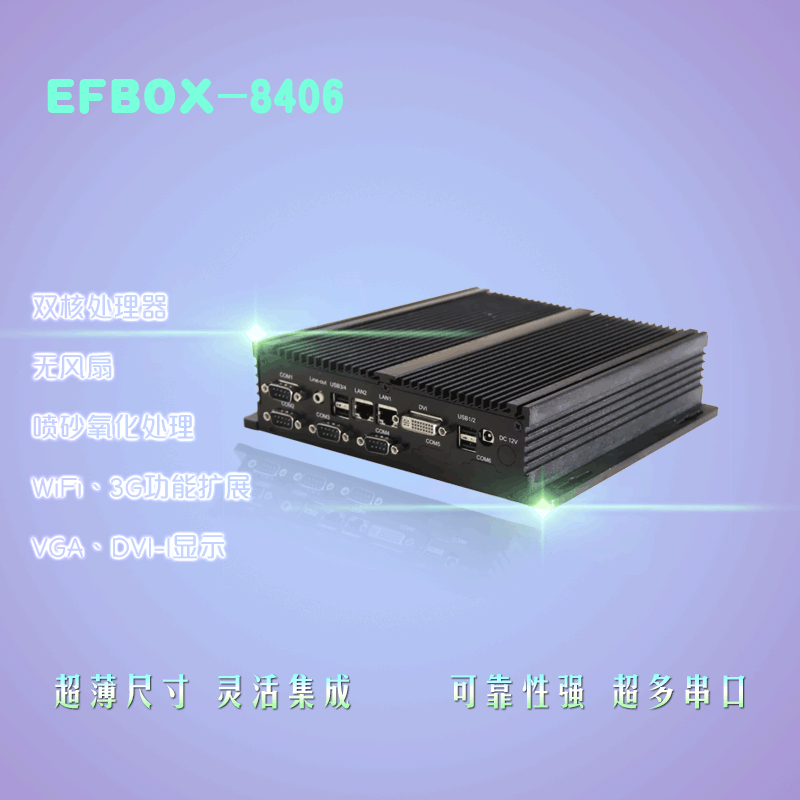

無風扇嵌入式工控機的結構采用全鋁外殼＋嵌入式主板＋外置低功耗電源的組合方式

系統優點：
（1）全鋁結構的外殼，使散熱更充分，體積小、重量輕。便于安裝攜帶。
（2）采用先進的嵌入式、低功耗CPU主板及最新嵌入式技術，和相關外設接口集成在CPU主板上，減少了聯接問題，可避免相關松動問題
（3）嵌入式CPU主板采用單+5V或+12V直流供電方式，同時配有交流適配器，使現場電源供電方式更豐富，供電更可靠
（4）由于嵌入式主板的CPU采用BGA（板載）封裝方式，無需顧慮連接問題，并采用免風扇設計，使可靠性大大提高，徹底解決了傳統工控機散熱不足及壽命問題
（5）對于客戶安裝時只需利用外接插口連接硬盤及內存，即可使用，縮短了裝機時間，提高了工作效率。
總結：CPU卡與底板或外部接口存在大量的聯接線，就導致系統聯接松動或接錯的問題，帶來整個系統的不穩定（就如系統中有風扇）；嵌入式工控機采用先進的技術，從根本上解決了傳統工控機無法解決的問題，使系統更穩定，結構更精悍。 工控機的功能上不同 傳統工控機由CPU卡驅動無源底板上的相關接口卡



存在隱患：

（1）CPU卡與相關外設卡這間的信號走線長，存在信號衰減與干擾。（對于高精度信號采集行業影響更大）
（2）由于外設卡要插在無源底板上，受主板驅動能力的影響有時無法驅動更多的外設卡（如有時無源底上第三塊PC設備無法工作）
（3）由于底板上有橋芯片存在監容性問題
（4）傳統工控機對于更先進的外設沒有預留接口，（如：AGP槽，對于要求更高顯示性能的要求無法實現，給客戶帶來不便要么付出更高成本采用PCI顯卡，或功能跟本無法實現）

優點：

（1）擴展槽較多，提供傳統ISA、PCI擴展
（2）傳統的ISA、PCI設備價格便宜采用嵌入式主板，采用PC104或PCI104等擴展方式

系統優點：

（1）嵌入式主板一般采用PC104（相當于IAS）、PCI104（相當于PCI）、MIN PCI等擴展形式，信號線更短，信號衰減與干擾更小，接插更牢固、可靠。
（2）PCI，ISA橋芯片集成在主板上，系統驅動與監容能力更強
（3）嵌入式主板集成DIO，TV-OUT，Audio,單雙網口，多串口、多USB口等主流接口，為客戶提供了更豐富的接口，使客戶擴展更容易。成本更底。
（4）而LCD接口又是嵌入式主板的一大特色，它可以使用戶直接連接液晶顯示屏，比傳統的VGA模式減少了A/D轉換的麻煩，減少安全隱患。
（5）不僅可以上標準的操作系統，同時提供嵌入式操作系統：Windos CE、LINX、Windos XPE等，使系統更簡潔、啟動更快、穩定性更高，同時避免了意外關機造成的系統損壞等問題。

缺點：

（1）擴展性相對較弱，不提供傳統ISA接口
（2）PC104等擴展設備價格較高 總結：傳統工控機由于其主板的驅動能力和監容性問題會(huì )給實際系統應用帶來不便，更會(huì )因為缼少主流的接口而給客戶帶來采購成本的上升。嵌入式主板由于接口更豐富，接口更主流，為客戶提供了很大的選則空間，降低成本。
