根據采集卡所需要實現的功能，在對采集卡個模塊進行芯片選型并對系統整體方案進行規劃設計后，首要做的是按照規劃好的方案進行采集卡的原理圖的設計。

　　原理圖，顧名思義就是表示電路板上各器件之間連接原理的圖表，是電子技術人員對產品方案設計的具體實現。在硬件開發項目中，原理圖的作用是非常重要的，原理圖設計的正確與否直接關系到整個項目的質量甚至 生命。在設計完原理圖之后設計者務必要根據芯片數據手冊逐一檢查各個引腳的連接是否正確，提前修正原理圖中所存在的所有DRC(即指設計規則檢查)錯誤，這是實現采集卡功能的根本前提與保障。

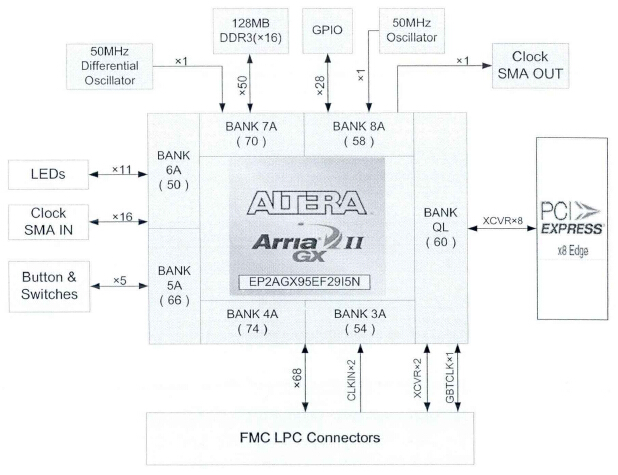

　　下面根據圖來看下采集卡總體電路連接設計是如何的。

　　有圖可以知道，采集卡的電路以FPGA為中心，各外圍器件均連接至FPGA的各個BANK上。綜合考慮整個電路板的實際尺寸與布局、FPGA各BANK的管腳數量與功能以及各外圍器件的功能，首先設計出采集卡的整體電路連接示意圖，作為原理圖設計的參考和依據。
